Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
bahan: | Epoksi | Rasio pencampuran: | 2: 1 |
---|---|---|---|
Curing Awal: | 30 menit di bawah 25 derajat celsius | Warna: | Abu-abu atau merah |
Cahaya Tinggi: | 420ml Sistem Penahan Perekat,Sistem Penahan Perekat Stabilitas Beban,Sistem Penahan Perekat Batang Benang |

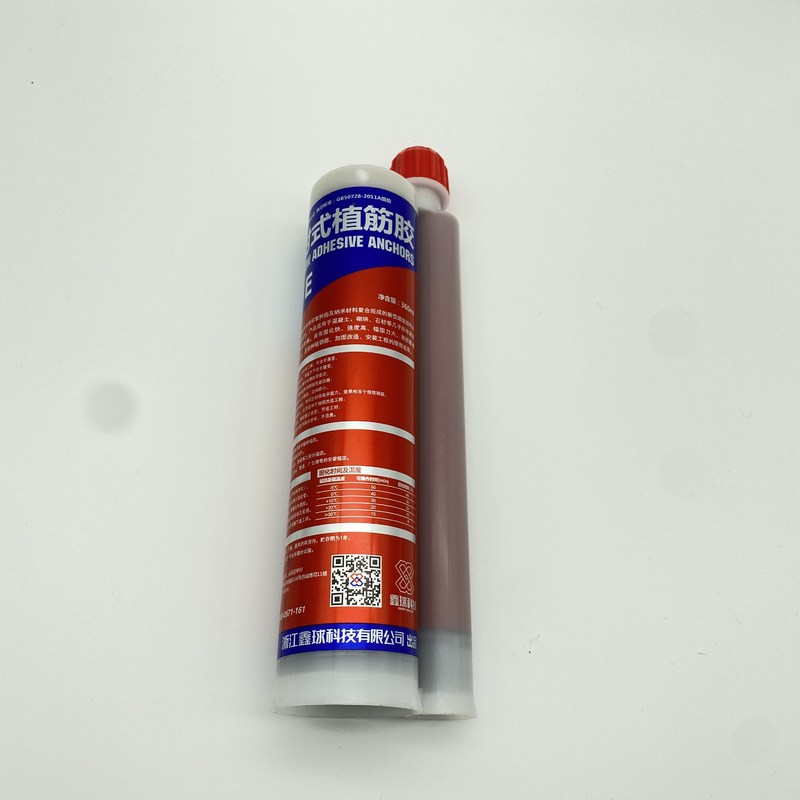

Sistem Penahan Perekat Stabilitas Beban Jangka Panjang 420ml 2: 1 Untuk Batang Benang
Deskripsi Produk:
Diadopsi dengan resin epoksi yang dimodifikasi dan bahan komposit, XQ-IME Injection Anchoring Adhesive adalah sistem bebas Styrene dua komponen untuk digunakan sebagai bahan grouting jangkar yang tidak menyusut dan berkekuatan tinggi.Keuntungannya dalam penanaman batang baja telah dibuktikan dengan banyak kesaksian.Dibandingkan dengan perekat lain, ini adalah perekat penahan baru yang berperforma tinggi dan ramah lingkungan yang memiliki kekuatan ikatan kuat dan efisiensi tinggi serta bebas iritasi dan bau rendah.
2 Kinerja Utama
Proyek pengujian | Kondisi | Indeks | ||
Performa Gel (Menurut Standar Nasional China GB50728-2011) | ||||
Memisahkan Kekuatan Tarik (MPa) | Di bawah (23 ± 2) ℃, (50 ± 5)%RH, diuji dengan kecepatan pemuatan 2mm / mnt | ≥8.5 | ||
Kekuatan Lentur (MPa) |
≥50 (tidak ada kerusakan fragmen) |
|||
Kekuatan Tekan (MPa) | ≥60 | |||
Kapasitas Ikatan (Menurut Standar Nasional China GB50728-2011) | ||||
Kekuatan Geser Tarik Baja-Baja (MPa) | (23 ±2)℃ (50 ± 5)%RH | ≥10 | ||
Kekuatan ikatan batang baja bergaris (atau sekrup) dengan beton dalam kondisi gambar terbatas | (23 ± 2) ℃ (50 ± 5)%RH | C30, Ф25, L = 150mm | ≥11 | |
C60, Ф25, L = 150mm | ≥17 | |||
Kekuatan pengelupasan Baja-Baja T (mm) | (23 ± 2) ℃, (50 ± 5)%RH | ≤25 | ||
Konten yang tidak mudah menguap | (105 ± 2) ℃, (180 ± 5) menit | ≥99% | ||
Ketahanan penuaan terhadap panas dan kelembaban 90d | ||||
Tingkat pengurangan kekuatan tarik | Di bawah suhu ruangan normal | ≤12% | ||
(Menurut Standar Nasional China JGJ145-2013) | ||||
Kekuatan Tarik (setelah pengelasan suhu tinggi) |
Baja Dia12 Grade II, beton C30 Lubang dia.16mm, Kedalaman: 150mm |
55.1N, 57.0N, 54.8N |
Keuntungan
dari dinding tirai.
Teknis Parameter:
1. Parameter dasar
1) Penampilan
Bagian A (utama): krim putih
Bagian B (pengeras): krem merah / krem abu-abu
2) Viskositas Campuran: 18-22Pa.s
3) Kepadatan yang mengeras: 1,50 ± 0,10g / cm33
4) Rasio pencampuran (Rasio volume): 650ml (1: 1)
5) Waktu simpan: 24 bulan
3 Data Teknis
Anchoring Adhesive digunakan dengan batang benang
Batang Benang Dia |
Beton C30 |
M10 | M12 | M16 | M20 | M24 |
Drilling Dia. (Mm) | 12 | 14 | 18 | 24 | 28 | |
Kedalaman (mm) | 90 | 110 | 145 | 180 | 220 | |
Damage Pulling force KN | Baja kelas 5,8 | 29 | 42.2 | 78.5 | 122.5 | 254.5 |
Kelas 8.8 Baja / A4 SS | 36.8 | 52.9 | 94.1 | 147.0 | 211.7 | |
Kekuatan Pemotongan Kerusakan KN | Baja kelas 5,8 | 17.4 | 25.3 | 47.1 | 73.5 | 105.9 |
Kelas 8.8 Baja | `27.8 | 40.5 | 75.3 | 117.6 | 169.4 | |
A4 SS | 24.4 | 35.4 | 65.9 | 102.9 | 105.9 | |
Dirancang gaya Tarik KN | 12.0 | 17.02 | 30.6 | 52.4 | 75.2 | |
Didesain Cutting Force KN | Baja kelas 5,8 | 12.2 | 17.6 | 32.9 | 51.5 | 74.1 |
Kelas 8.8 Baja | 18.6 | 27.0 | 50.2 | 78.4 | 113.0 | |
A4 SS | 13.0 | 19.0 | 35.3 | 55.2 | 56.9 | |
Lubang untuk masing-masing | 54 | 25 | 8 | 5 | 3 |
Kapasitas Pemuatan Penahan tulangan ke beton C30 (nilai desain KN)
Besi Beton d (mm) | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 30 | 32 | |
Lubang D (mm) | 14 | 16 | 18 | 22 | 25 | 28 | 30 | 32 | 36 | 38 | 40 | |
Kedalaman penanaman batang (mm) | 100 | 19.8 | ||||||||||
120 | 23.8 | 27.6 | ||||||||||
140 | 27.7 | 32.2 | 36.3 | |||||||||
160 | 31.7 | 36.8 | 41.5 | 45.8 | ||||||||
180 | 41.4 | 46.6 | 51.6 | 55 | ||||||||
200 | 46.0 | 51.8 | 57.3 | 61.1 | 62.8 | |||||||
220 | 57.0 | 63.1 | 67.2 | 69.1 | 71.5 | |||||||
240 | 62.2 | 68.9 | 73.3 | 75.4 | 78 | 79.2 | ||||||
260 | 74.6 | 79.3 | 81.7 | 84.5 | 85.8 | 96.1 | ||||||
280 | 80.4 | 85.4 | 88.0 | 91.0 | 92.4 | 102.9 | 107.4 | |||||
300 | 91.5 | 94.2 | 97.5 | 99 | 109.8 | 114.6 | 115.8 | |||||
320 | 97.6 | 100.5 | 103.9 | 105.6 | 116.6 | 121.8 | 123 | |||||
340 | 103.7 | 106.8 | 110.4 | 112.2 | 123.5 | 128.9 | 130 | |||||
360 | 113.0 | 117.0 | 118.8 | 130.4 | 136.1 | 137.5 | ||||||
380 | 119.3 | 123.5 | 125.3 | 137.2 | 143.3 | 144.8 | ||||||
400 | 125.6 | 130 | 131.9 | 144.1 | 150.4 | 152 | ||||||
420 | 136.5 | 138.5 | 150.9 | 157.6 | 159.2 | |||||||
440 | 143 | 145.1 | 157.8 | 164.7 | 166,5 | |||||||
480 | 149.5 | 151.7 | 164.7 | 171.9 | 173.7 | |||||||
500 | 156 | 1583 | 171.5 | 179.1 | 181 | |||||||
550 | 164.9 | 188.7 | 197 | 199.1 | ||||||||
600 | 181.4 | 205.8 | 214.8 | 217.1 | ||||||||
650 | 197.9 | 223 | 232.7 | 235.2 | ||||||||
700 | 240.1 | 250.6 | 253.2 | |||||||||
750 | 257.3 | 268.5 | 271.5 | |||||||||
800 | 286.4 | 289.6 | ||||||||||
850 | 307.7 | |||||||||||
panjang penahan (mm) | 147 | 149 | 178 | 210 | 250 | 300 | 351 | 446 | 538 | 592 | 666 | |
hasil baja (mm) | 23.6 | 33.9 | 46.2 | 60.3 | 76.3 | 94.2 | 114 | 147.2 | 184.6 | 212.1 | 241.2 |
Kekuatan Tarik Aktual (KN)
Besi Beton Grade II fy= 310 N / mm (dirancang), fy= 310 N / mm (standar)
Beton: C30
Besi Beton d (mm) | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 32 | |
Lubang D (mm) | 14 | 16 | 18 | 22 | 25 | 28 | 30 | 32 | 36 | 40 | |
Kedalaman penanaman batang (mm) | 100 | 30.3 | |||||||||
120 | 36.7 | 38.5 | |||||||||
140 | 42.2 | 47.5 | 53.1 | ||||||||
160 | 58.8 | 62.7 | 68.9 | ||||||||
180 | 63.5 | 73.3 | 80.5 | 90.1 | |||||||
200 | 68.5 | 80.7 | 95.2 | 106.7 | 120.7 | ||||||
240 | 89.5 | 102.4 | 122.6 | 137.6 | 140.7 | ||||||
260 | 118.7 | 137.6 | 152.4 | 166.8 | 168.5 | ||||||
280 | 149.7 | 168.7 | 180.2 | 192.7 | 200.2 | ||||||
300 | 183.5 | 200.7 | 218.5 | 231.7 | |||||||
280 | 210.6 | 241.7 | 260.5 | 250.5 | |||||||
300 | 220.9 | 265.5 | 298.8 | 280.7 | |||||||
340 | 277.7 | 327.7 | 330.2 | ||||||||
380 | 285.6 | 356.7 | 370.7 | ||||||||
420 | 342.2 | ||||||||||
460 | 400.1 | ||||||||||
500 | 427.7 | ||||||||||
540 | 447.2 | ||||||||||
580 | 466.5 | ||||||||||
kedalaman hasil baja (mm) | 90 | 121 | 142 | 185 | 211 | 250 | 280 | 357 | 405 | 501 |
Metode pemrosesan
1 Alat
2 Perhatian
Pengeboran: Sesuai data teknis
Pembersihan: menggunakan pompa atau udara tekan dan sikat untuk membersihkan lubang sepenuhnya.
Perakitan dan Injeksi: Pasang mixer statis ke botol, dorong keluar beberapa gel yang tidak lengkap di bagian depan, lalu suntikkan dari dasar lubang, untuk mengisi 1/2 hingga 2/3 kedalaman lubang.
Penanaman batang: putar batang atau sekrup secara perlahan ke dalam lubang, sesuaikan ke atas dan ke bawah beberapa kali untuk membuat gel rata-rata, tetapi jangan menyentuhnya selama waktu pengerasan.
Bajinganing dan Pemeliharaan: Sesuai dengan suhu bahan dasar, berikan waktu yang cukup untuk mengeras dan mulai memuat pemasangan hingga mengeras sepenuhnya.
Waktu curing:
Operasi dan waktu Pengerasan | |||||
Temperarure ℃ | -5 | 0 | 10 | 20 | ≥30 |
Waktu operasi (min) | 60 | 45 | 30 | 25 | 20 |
Waktu pengerasan (h) | 72 | 48 | 24 | 12 | 6 |
Tabel Konsumsi (lubang per kartrid)
Batang Jangkar dia. | M10 | M12 | M16 | M20 | M24 |
Drilling Dia. (Mm) | 12 | 14 | 18 | 24 | 28 |
Kedalaman (mm) | 90 | 110 | 145 | 180 | 220 |
Setiap penggunaan | 8ml | 13ml | 28ml | 62ml | 103ml |
360ml | 45 | 27 | |||
390ml | 48 | 30 | 14 | 6 | 3 |
585ml | 73 | 45 | 20 | 9 | 5 |
650ml | 81 | 50 | 23 | 10 | 6 |
Pengemasan:
Item Tidak. | Percampuran | Paket / Set Standar | Pcs / Ctn | Ukuran Ctn (cm) | Ctn / Pallet | Palet / 20'FCL | Palet / 40'FCL |
FixingChor 136 | 5: 1 | 360ml + 1mixer | 20 | 27x27x27 | 60 | 10 | 20 |
FixingChor 139 | 3: 1 | 390ml + 1mixer | 20 | 40x26x27 | 50 | 10 | 20 |
FixingChor 158 | 3: 1 | 585ml + 1mixer | 12 | 29x21.5x30 | 64 | 10 | 20 |
FixingChor 140 | 1: 1 | 400ml + 1mixer | 30 | 49 × 30 × 26 | 40 | 10 | 20 |
MemperbaikiChor 165 | 1: 1 | 650ml + 1mixer | 10 | 31,5 × 21 × 26 | 70 | 10 | 20 |
MemperbaikiChor 142 | 2: 1 | 420ml + 1mixer | 20 | 46x22x23 | 40 | 10 | 20 |
