Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Ukuran batang: | Dia. Dia. 10-32 10-32 | Jenis resin: | Modifikasi Epoksi Murni |
---|---|---|---|
Kekuatan Geser Tarik: | di atas 10Mpa | Daya tarik: | 55KN |
Mengupas kuat: | kurang dari 25mm | Aplikasi: | Rehabilitasi bangunan |
Cahaya Tinggi: | 360ml Jangkar Epoksi Batu,Perekat Jangkar Epoksi Murni Dimodifikasi,Jangkar Epoksi Batu 10Mpa |

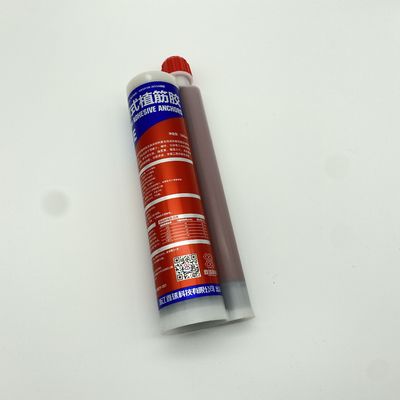

Jangkar Epoksi Batu Bebas Ekspansi Tanpa Penyusutan Ramah Lingkungan
Data teknis
Anchoring Adhesive digunakan dengan batang benang
Batang Benang Dia |
Beton C30 |
M10 | M12 | M16 | M20 | M24 |
Drilling Dia. (Mm) | 12 | 14 | 18 | 24 | 28 | |
Kedalaman (mm) | 90 | 110 | 145 | 180 | 220 | |
Damage Pulling force KN | Baja kelas 5,8 | 29 | 42.2 | 78.5 | 122.5 | 254.5 |
Kelas 8.8 Baja / A4 SS | 36.8 | 52.9 | 94.1 | 147.0 | 211.7 | |
Kekuatan Pemotongan Kerusakan KN | Baja kelas 5,8 | 17.4 | 25.3 | 47.1 | 73.5 | 105.9 |
Kelas 8.8 Baja | `27.8 | 40.5 | 75.3 | 117.6 | 169.4 | |
A4 SS | 24.4 | 35.4 | 65.9 | 102.9 | 105.9 | |
Dirancang gaya Tarik KN | 12.0 | 17.02 | 30.6 | 52.4 | 75.2 | |
Didesain Cutting Force KN | Baja kelas 5,8 | 12.2 | 17.6 | 32.9 | 51.5 | 74.1 |
Kelas 8.8 Baja | 18.6 | 27.0 | 50.2 | 78.4 | 113.0 | |
A4 SS | 13.0 | 19.0 | 35.3 | 55.2 | 56.9 | |
Lubang untuk masing-masing | 54 | 25 | 8 | 5 | 3 |
Kapasitas Pemuatan Penahan tulangan ke beton C30 (nilai desain KN)
Besi Beton d (mm) | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 30 | 32 | |
Lubang D (mm) | 14 | 16 | 18 | 22 | 25 | 28 | 30 | 32 | 36 | 38 | 40 | |
Kedalaman penanaman batang (mm) | 100 | 19.8 | ||||||||||
120 | 23.8 | 27.6 | ||||||||||
140 | 27.7 | 32.2 | 36.3 | |||||||||
160 | 31.7 | 36.8 | 41.5 | 45.8 | ||||||||
180 | 41.4 | 46.6 | 51.6 | 55 | ||||||||
200 | 46.0 | 51.8 | 57.3 | 61.1 | 62.8 | |||||||
220 | 57.0 | 63.1 | 67.2 | 69.1 | 71.5 | |||||||
240 | 62.2 | 68.9 | 73.3 | 75.4 | 78 | 79.2 | ||||||
260 | 74.6 | 79.3 | 81.7 | 84.5 | 85.8 | 96.1 | ||||||
280 | 80.4 | 85.4 | 88.0 | 91.0 | 92.4 | 102.9 | 107.4 | |||||
300 | 91.5 | 94.2 | 97.5 | 99 | 109.8 | 114.6 | 115.8 | |||||
320 | 97.6 | 100.5 | 103.9 | 105.6 | 116.6 | 121.8 | 123 | |||||
340 | 103.7 | 106.8 | 110.4 | 112.2 | 123.5 | 128.9 | 130 | |||||
360 | 113.0 | 117.0 | 118.8 | 130.4 | 136.1 | 137.5 | ||||||
380 | 119.3 | 123.5 | 125.3 | 137.2 | 143.3 | 144.8 | ||||||
400 | 125.6 | 130 | 131.9 | 144.1 | 150.4 | 152 | ||||||
420 | 136.5 | 138.5 | 150.9 | 157.6 | 159.2 | |||||||
440 | 143 | 145.1 | 157.8 | 164.7 | 166,5 | |||||||
480 | 149.5 | 151.7 | 164.7 | 171.9 | 173.7 | |||||||
500 | 156 | 1583 | 171.5 | 179.1 | 181 | |||||||
550 | 164.9 | 188.7 | 197 | 199.1 | ||||||||
600 | 181.4 | 205.8 | 214.8 | 217.1 | ||||||||
650 | 197.9 | 223 | 232.7 | 235.2 | ||||||||
700 | 240.1 | 250.6 | 253.2 | |||||||||
750 | 257.3 | 268.5 | 271.5 | |||||||||
800 | 286.4 | 289.6 | ||||||||||
850 | 307.7 | |||||||||||
panjang penahan (mm) | 147 | 149 | 178 | 210 | 250 | 300 | 351 | 446 | 538 | 592 | 666 | |
hasil baja (mm) | 23.6 | 33.9 | 46.2 | 60.3 | 76.3 | 94.2 | 114 | 147.2 | 184.6 | 212.1 | 241.2 |
Fitur Utama
Fleksibilitas desain diizinkan untuk kinerja beban yang berkelanjutan pada suhu tinggi Keserbagunaan lokasi kerja dapat ditentukan untuk kondisi kering dan lembab ketika suhu dalam pelayanan berkisar dari -40 ° F (-40 ° C) hingga 150 ° F (65 ° C)
Diakui per AC308 untuk digunakan untuk pengembangan tulangan dan ketentuan desain panjang sambungan ACI 318
Pembersihan lubang yang mudah, tidak diperlukan penyikatan daya
1: 1 formula perekat penahan dua komponen, padat tinggi, berbasis epoksi
Ketika dicampur dengan benar, akan menjadi warna teal yang seragam
Cocok untuk digunakan dalam kondisi pembebanan statis dan seismik pada beton dan pasangan bata retak dan tidak retak
Seri produk utama kami:
- Seri Chemical Anchor
Perekat Epoksi Murni 360ml (5: 1) 390ml (3: 1) 585ml (3: 1)
- Sistem penguatan ikatan baja
Perekat epoksi struktural XQ-JGN
XQ-GZ Perekat epoksi grouting
Perekat penyegel tepi XQ-FB
- Sistem perbaikan beton
Perekat grouting retak XQ-GF
Perekat penyegel retak XQ-FF
- Sistem penguatan serat karbon,
Perekat epoksi serat karbon XQ-XW
Perekat epoksi permukaan beton XQ-XB
Kain serat karbon XQ-CFC 12K searah 200gsm-600gsm
